¿Cuáles son las diferencias entre los chips LED (SMD)? ¿Qué tipo debo elegir?
Las tiras de iluminación LED se pueden fabricar utilizando una variedad de diferentes tipos de chips LED.

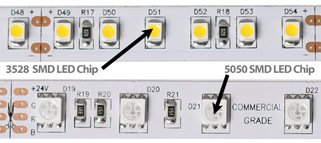

A continuación, explicaremos las principales diferencias entre ellos, comparando los tipos de chips más utilizados en el mercado de cintas LED: el 3528 y el 5050.
¿Qué significa el número de un chip LED?
Los chips LED (también conocidos como diodos montados en superficie o SMD) se identifican por un número de cuatro dígitos. Este código es menos complicado de lo que parece: simplemente indica el tamaño del chip LED. Por ejemplo, las dimensiones de los SMD en las tiras de luces LED 5050 son de 5.0 mm x 5.0 mm.
¿Cuál es el mejor chip LED?
Los LED como los 3528, 5050, 2835 y 5630 no son realmente diferentes tipos de chips, simplemente son de diferentes tamaños. Cada uno tiene sus propias especificaciones: diferentes requisitos de potencia y brillo de salida. La mejor opción depende de lo que sea adecuado para su proyecto.
Puede encontrar más información sobre cada chip LED a continuación.
El chip LED 3528 explicado
Con unas medidas de 3.5 mm x 2.8 mm, el 3528 SMD es un chip más pequeño que el 5050 LED SMD. Con frecuencia encontrará 3528 chips en tiras de LED de 12 voltios, que consumen 4.8 vatios (también conocido como cinta de LED de 4.8wp / mo 5w p / m) con 60 SMD por metro.
Estas luces de tira emiten alrededor de 330-360 lúmenes por metro, dependiendo del color (equivalente a un halógeno de 40 vatios), lo suficiente como para producir un efecto suave y brillante al brillar sobre cualquier superficie.
InStyle ofrece SMD 3528 SMD rojo, verde, azul, ámbar y blanco cálido y frío como colores estándar. (También podemos suministrar otras temperaturas de color blanco, por encargo).
Las luces de tira LED 3528 60 SMD p / m se usan generalmente para iluminación de características, como zócalos o luces de techo, en hogares, bares, restaurantes, hoteles y otros lugares.
Aunque es menos común que la cinta LED estándar de 60 SMD p / m, las 3528 SMD también se utilizan en tiras de luces LED con 120 chips por metro. Tirando de 9.6 vatios (conocida como cinta LED de 9.6wp / mo 10w p / m), estas cintas están disponibles en la misma gama de colores. La salida de luz es exactamente el doble que la de 60 SMDs p / m de cinta, tienen el doble de LED, por lo que eso es alrededor de 660-720 lúmenes por metro, dependiendo del color.
Las tiras LED 3528 120 SMD p / m se utilizan para el mismo tipo de aplicaciones de iluminación de características que su alternativa estándar. Los recomendamos para lugares con luz ambiental intensa, donde se necesita más brillo del que pueden producir los 4.8wp / m.
Los puntos de corte para nuestras tiras LED 6028 SMD por metro 3528 están separadas por 50 mm. Las tiras de 120 SMD p / m tienen puntos de corte a intervalos de 25 mm. Ambos tipos también están disponibles en versiones impermeables (clasificación IP66).
Seguro para tocar
Las 3528 SMD no emiten mucho calor; puede tocarlas con seguridad. Aun así, la cinta de 60 LED p / m requiere PCB (placas de circuito impreso) de al menos 8 mm de ancho, y la cinta de 120 LED p / m debe usar PCB de 2 onzas de espesor. Siempre que sus tiras LED cumplan con estas especificaciones mínimas, se pueden instalar simplemente en cualquier lugar porque tienen un disipador de calor suficiente para no requerir una extrusión de aluminio adicional.
Hay muchos fabricantes de 3528 SMD. Las SMD de marca Epistar son de una calidad extremadamente alta y le brindan las 3528 SMD más brillantes del mercado. Ofrecen una excelente consistencia y fiabilidad del color, con una vida útil de 50,000 horas con una producción del 70%. Las alternativas más baratas son menos brillantes y menos confiables, y son propensas a las inconsistencias de color dentro del carrete y entre carretes.
Doble potencia 3528 SMD explicado
Los SMD 3528 de doble potencia son del mismo tamaño que los LED de potencia estándar. Están disponibles en los mismos colores, obteniendo el doble de potencia para dar el doble de salida. Las tiras de luces LED fabricadas con SMD de doble potencia tienen 120 LED por metro y tiran de 19.2 vatios por metro (también conocido como 19.2wp / m, o 20w p / m).
Las tiras LED 3528 de doble potencia utilizan una PCB de 2 onzas de 10 mm de ancho para dispersar el calor de manera efectiva, para no requerir un disipador de calor adicional cuando se instalan. Estas tiras de LED solo están disponibles para sistemas de 24 voltios, ya que esto transporta mejor la corriente. La producción de lúmenes es de alrededor de 1320-1440 lúmenes por metro (dependiendo del color). Debido a su alto brillo, recomendamos esta cinta LED como iluminación general, o para reemplazar los tubos fluorescentes y halógenos.
El chip LED 5050 explicado
Mide 50 mm x 50 mm, el 5050 SMD es más grande que el 3528 SMD. Estas dimensiones significan que cada 5050 SMD es lo suficientemente grande como para albergar cuatro chips LED separados (a veces llamados 'LED cuádruples').
Los chips 5050 LED a menudo se usan en 60 tiras de luces LED por metro, con 14.4 vatios a 24 voltios (comúnmente llamados cintas LED de 14.4wp / mo 15w p / m). Con una salida de alrededor de 990-1080 lúmenes por metro, dependiendo del color, esta cinta le brinda un efecto suave y brillante al brillar sobre una superficie.
Los colores disponibles son:
blancos cálidos y fríos (se pueden fabricar otros requisitos de Kelvins bajo pedido)
rojo, verde, azul y ámbar de un solo color
y también cambio de color: RGB o RGBW (rojo, verde, azul, blanco), utilizando chips 'tri' / 'quad' (tres o cuatro chips LED en uno).
Estas luces de tira LED 60 SMD p / m 5050 se usan típicamente para aplicaciones de iluminación general, como iluminación de pasillos, reemplazo de iluminación de tubos fluorescentes, en hogares, bares, restaurantes, hoteles y otros lugares.
5050 SMD utilizados en iluminación de tira de LED RGB
El 5050 SMD es en realidad un chip 'tri', lo que significa que tiene tres chips más pequeños en cada SMD. Por lo tanto, cada LED blanco tiene tres chips blancos en su interior.
Los 5050 también se pueden usar para cambiar la cinta LED de color, con chips rojos, verdes y azules dentro de cada LED. Al vincular este tipo de tira de luz LED RGB a un controlador, puede mezclar cualquier tono del color que elija. (La cinta RGBW es similar, pero utiliza LED 'cuádruples', con un chip blanco adicional).
Las tiras de luces LED RGB 5050 están disponibles en dos tipos:
30 LED por metro (conocido como cinta LED de 7.2wp / mo 7.5wp / m) emite hasta 500 lúmenes por metro y es ideal para la iluminación de características tales como molduras, zócalos en hogares, hoteles, restaurantes y bares.
60 LED por metro (también conocido como cinta LED de 14.4wp / mo 15w p / m) produce hasta 1000 lúmenes por metro, perfecto para lavados completos de paredes como fachadas de bares, bares en restaurantes, clubes o el hogar.
Podemos suministrar ambos tipos de cinta LED 5050 (opciones de 30 y 60 LED p / m) en versiones impermeables (clasificación IP67). Los puntos de corte en ambos están espaciados a intervalos de 100 mm.
Los SMD Epistar de marca son los LED 5050 de más alta calidad del mercado. Proporcionan el mejor brillo, consistencia de color y confiabilidad con un 70% de salida a 50,000 horas. Usando alternativas más baratas, obtendrás LED más tenues y poco confiables que emiten colores inconsistentes dentro de cada carrete y también de carrete a carrete.
Resumen de tipos de chips LED
Al final, el tipo de chip SMD no importa, siempre que pueda cumplir con sus requisitos. InStyle recomienda los LED Epistar de marca por las razones que discutimos anteriormente (brillo, confiabilidad y agrupación de colores).
Al comprar tiras de luces LED, debe hacerse estas preguntas:
¿Desea iluminación de características, iluminación de tareas, cambio de color, impermeabilidad, etc.?
Regulable o no regulable?
¿Qué color quieres?
¿Qué tan brillantes necesitas las tiras de LED?
